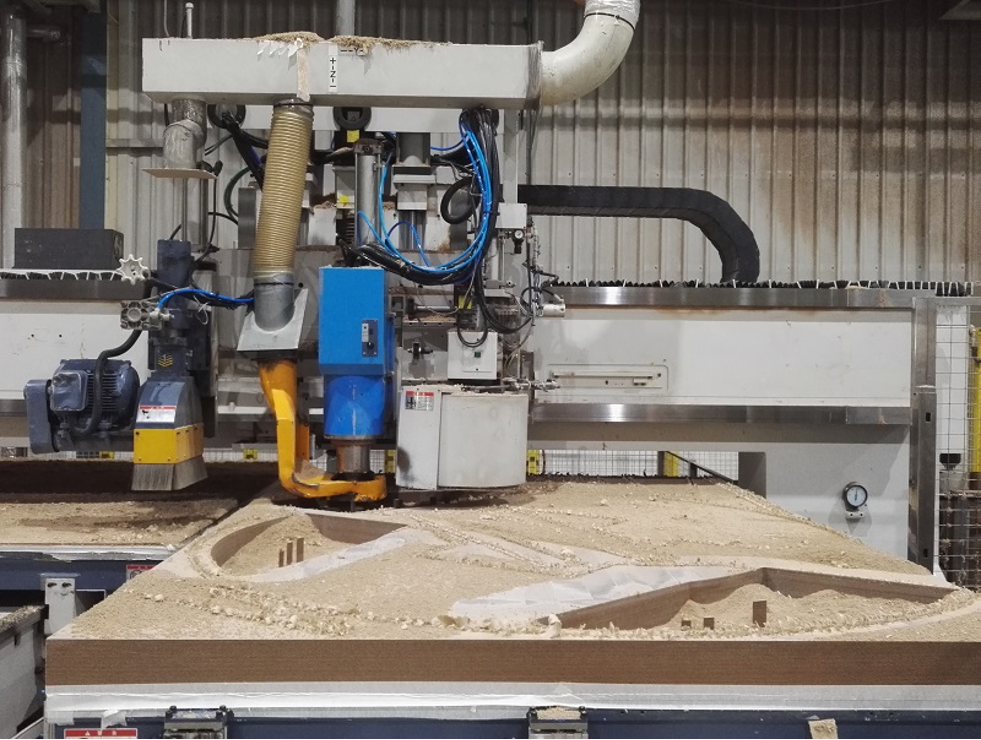

SHODA 数控镂铣机：变压器绝缘层压纸板加工的精准解决方案
变压器绝缘层压纸板（厚度 1-180mm，如 H 级、耐电晕型）是绕组支撑、铁芯绝缘的核心刚性结构件，其加工需同时满足 “±0.05mm 级精度”“复杂三维成型”“无分层毛刺” 三大核心要求。传统台锯、手动铣削工艺因精度差（分层率＞15%）、效率低、换型慢等问题难以适配，而SHODA 数控镂铣机通过 “刚性 + 柔性 + 智能” 三重升级，成为该领域的核心装备。
针对层压纸板 “硬度高、易分层、结构复杂” 的加工特性，SHODA 设备通过五大专项优化实现精准匹配：
- 加工对象：支撑框、绝缘垫块等定尺结构件
- SHODA 优势：激光辅助定位 + 伺服传动，切割公差稳定在 ±0.08mm 内（关键尺寸 ±0.05mm），余料率＜3%。
- 加工对象：弧形支撑框、阶梯状垫块、斜面绝缘件
- SHODA 优势：多轴联动实现 “曲面 / 阶梯 / 斜面一体化加工”，如加工半径 50-200mm 的圆弧槽（Ra≤3.2μm），装配间隙＜0.1mm；复杂件加工周期从 “天级” 缩短至 “小时级”，避免传统拼接的累积误差。
- 加工对象：散热槽（深宽比＞5:1）、安装孔（直径 2-10mm）、异形孔
- SHODA 优势：摆动轴（B 轴）配合专用刀具，加工 15-20mm 厚板深槽无毛刺；钻孔孔位公差 ±0.05mm，分层率从传统 15% 降至**＜1%** ，替代易分层的冲孔工艺。
- 加工对象：表面光整、边缘去毛刺、标识雕刻
- SHODA 优势：微量铣削降低表面粗糙度至 Ra≤6.3μm；消除局部放电隐患；雕刻替代贴标，耐老化性提升 5 倍以上。
- 刀具选型：环氧树脂板用 TiAlN 涂层刀，酚醛树脂板用金刚石涂层刀，避免崩边、磨损；
- 参数控制：厚板（＞10mm）采用 “低进给 + 多次走刀”，主轴转速 8000-15000rpm；
- 环境与维护：车间温度保持 20±2℃，每日清理导轨丝杠，每班次检查刀具磨损。
SHODA 数控镂铣机通过 “刚性保障精度、联动解决复杂、智能控制分层”，完美适配变压器绝缘层压纸板的严苛加工需求。其应用不仅实现了 “提质、提效、降本”，更助力变压器制造向 “高电压、大容量、紧凑化” 升级，是电力设备加工领域的核心技术装备。
