2分钟搞懂驱动系统核心部件之LM导轨（直线导轨）

驱动系统是数控机床实现直线运动的核心，就像人的 “双腿”—— 既要 “有力”（动力来源），又要 “走得稳”（导向支撑）。一个典型的精密直线运动系统，本质是 “动力 - 传动 - 导向” 的协同工作，核心组合为：伺服电机（提供可控动力）→ 滚珠丝杠 / 齿轮齿条（将旋转变直线）→ LM 导轨（保证精准导向）→ 负载（如工作台、机械臂，最终执行运动）

本节介绍LM导轨（直线导轨）

LM 导轨（直线导轨）：驱动系统的 “稳定腿”（只导向，不发力）

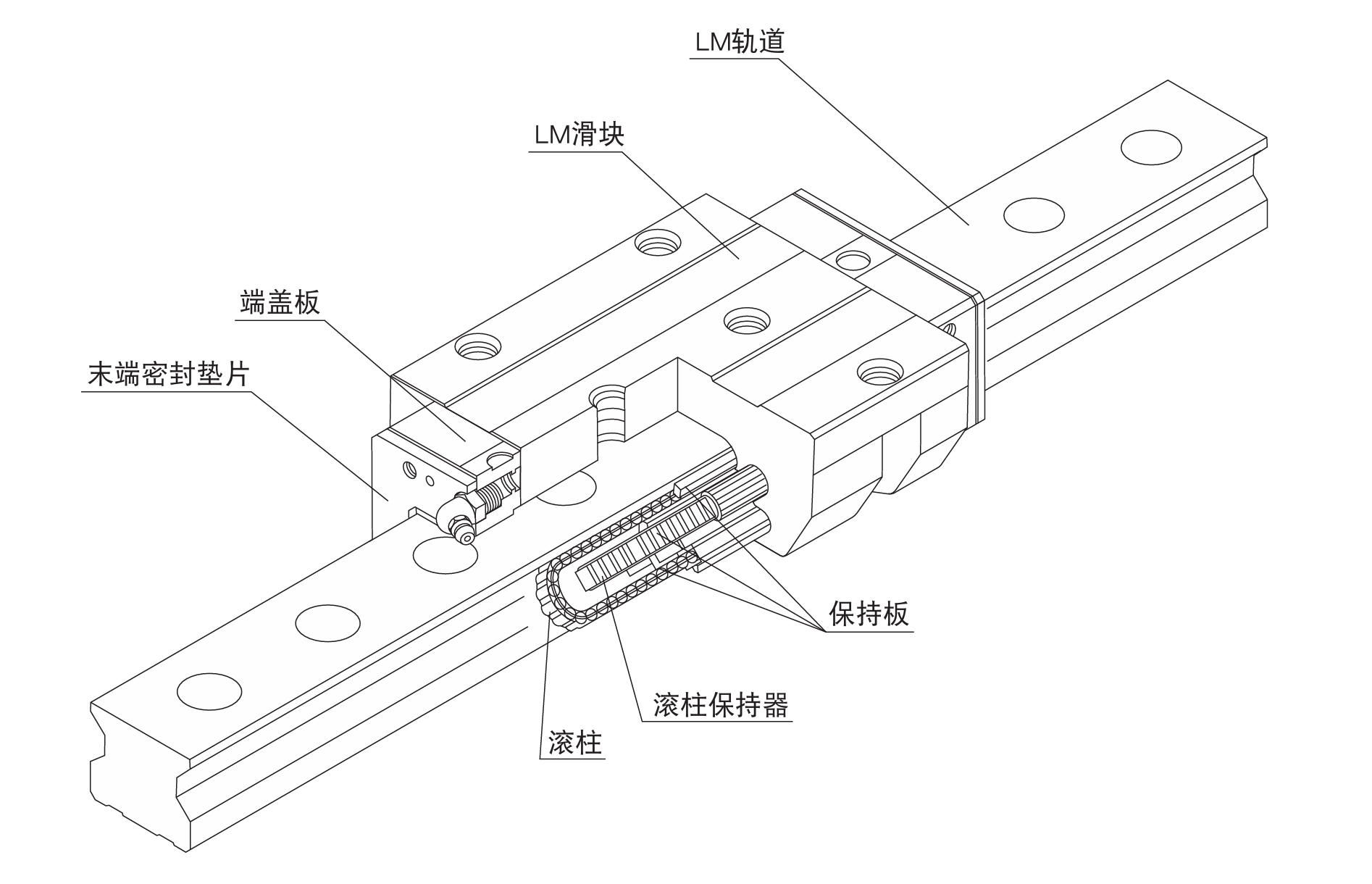

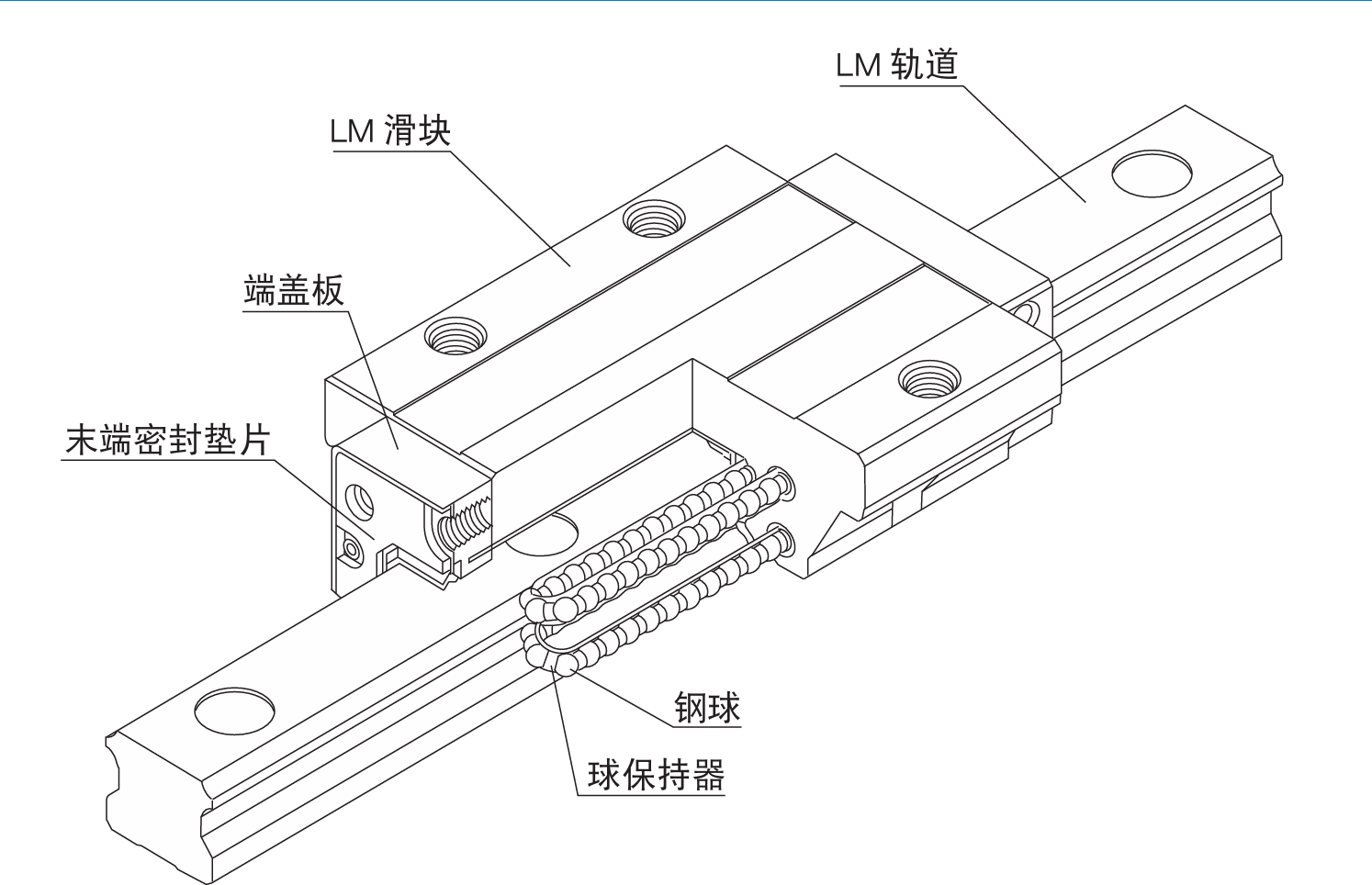

LM 导轨全称 “线性运动导轨”（Linear Motion Guide），俗称 “直线导轨”，它不提供动力，仅负责支撑和引导负载，相当于机器的 “轨道”，确保负载走得直、走得稳。

1. 核心功能

精准导向：通过结构限制，强制负载只能沿导轨的直线方向移动，避免出现左右晃动、上下倾斜等偏差（比如保证机床工作台不会 “跑偏”）。
大幅减摩：内部通过滚珠（或滚柱）的滚动代替传统的滑动摩擦，摩擦系数仅 0.001~0.003，比传统滑动导轨低 90% 以上，既能减少磨损，又能降低电机的动力消耗。
