2分钟搞懂驱动系统核心部件之伺服电机

2分钟搞懂驱动系统核心部件之伺服电机

        驱动系统是数控机床实现直线运动的核心，就像人的 “双腿”—— 既要 “有力”（动力来源），又要 “走得稳”（导向支撑）。一个典型的精密直线运动系统，本质是 “动力 - 传动 - 导向” 的协同工作，核心组合为：伺服电机（提供可控动力）→ 滚珠丝杠 / 齿轮齿条（将旋转变直线）→ LM 导轨（保证精准导向）→ 负载（如工作台、机械臂，最终执行运动）
CNC金属加工中心VMC系列立式加工中心（二线一硬）

本节介绍伺服电机

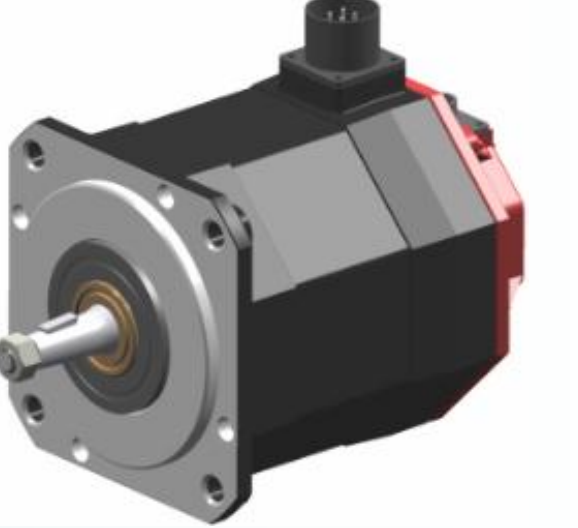

伺服电机：驱动系统的 “大脑 + 心脏”（控制动力的核心）
伺服电机是驱动系统的 “动力源头”，但它不是普通电机 —— 更像 “带大脑的电机”，核心作用是精确控制旋转角度、速度和位置，确保动力输出 “可控、可测”。
1. 为什么必须用伺服电机？
普通电机（如异步电机）只能 “傻转”：通电就转、断电就停，无法控制 “转多少圈、转到什么位置、转多快”。而伺服电机解决了这一问题：
  • 可反馈：内置 “编码器”（类似汽车的 “里程表”），能实时检测电机的旋转角度、转速，并将数据反馈给控制器，实现 “闭环控制”。
  • 可准控：通过 PLC、数控系统等控制器发送指令，能精确控制电机 “转 1.5 圈”“每分钟转 1000 转”，定位误差极小。
  • 高响应：能快速启动、停止、反转，适应复杂运动需求（如机床的快速定位、机械臂的灵活轨迹规划）。

2. 与其他部件的配合逻辑

伺服电机是 “动力输出端”，必须与传动部件、导向部件配合才能实现直线运动：
  • 伺服电机 + 齿轮齿条：适合长行程、大负载的直线运动（如大型龙门切割机的横梁移动）。
  • 伺服电机 + 滚珠丝杠：适合短行程、高精度的直线运动（如数控铣床的主轴 Z 轴升降）。
  • 关键前提：无论哪种组合，都必须搭配 LM 导轨 —— 若没有导轨导向，负载会因 “晃动” 导致定位误差，即使伺服电机和传动部件精度再高，也无法实现精准运动。
